在建筑与小区海绵城市建设项目中，生物滞留及设施是*常用的滞留和净化设施，海绵雨水公司这篇文章所描述的是关于海绵城市*常用的雨水调蓄回用设施之PP模块蓄水池。文章以具体项目为背景，探讨、总结净化设施和调蓄设施合理的施工工艺。针对施工中常见问题和质量通病提出解决方案，为海绵城市建设施工技术标准化提供参考。
看点
一、PP模块水池施工工艺及质量控制要点
1.1施工方法和技术要求
PP模块蓄水池施工工艺流程：定位放线→土方开挖→基础处理→防渗层施工→模块组装→防渗层包裹→保护层施工→四周回填→满水试验→安装管线→回填→设备安装→调试、验收。PP模块蓄水池典型断面图如图2所示。

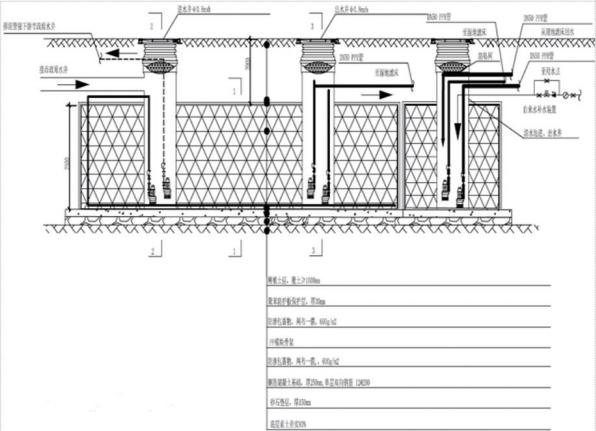

PP模块蓄水池典型断面图
首先，施工现场采用全站仪和水准仪测设水平、垂直控制网。打设控制桩点并进行保护，再开始进行土方开挖施工。
现场开挖采取分层分段开挖，每层开挖50~60cm，基础底板按设计*大尺寸每边再增加500mm的工作面，其基础边坡按现场实际情况如有需要再进行放大，并做好加固处理防止坍塌。机械开挖至基础底标高时，预留20cm土由人工修挖，保证基地土层不受扰动、不超挖，控制基底土层保持平整，及时引测基底标高，挖土过程随时进行标高测量，防止因超挖扰动降低地基承载力。局部超挖处，采用天然级配砂石或C15砼回填至设计标高。
对于深度超过3米的基坑槽，应单独编制施工方案。超过一定规模的基坑槽应进行专家论证，支护形式按照设计图纸实施。
基坑开挖完成后，随即通知有关单位(建设、设计、勘察、监理单位)进行地基验槽并组织钎探，基层压实度按照不小于95%的标准执行。验槽合格后立即绑定底板钢筋立模板，浇筑混凝土，浇捣必须抓紧时间及时进行，防止基底暴露时间过长。
然后开始底板施做。底板钢筋一般采用Φ12@200单层双向，钢筋采用HPB300，也可使用HRB系列钢筋。底板表面必须原浆找平，保证蓄水模块的平稳。在底板、模块和防水包裹物角点做柔性防护。

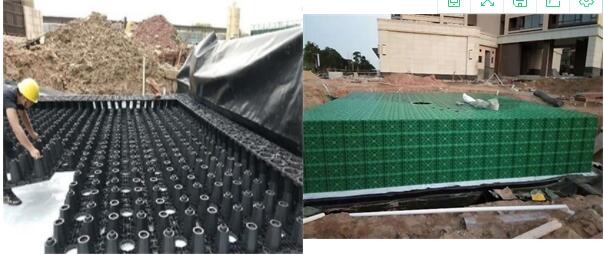

雨水收集回用蓄水模块
蓄水模块拼装施工，应在铺设防水层前，基底垫层用细沙找平，保持沙层的潮湿状态。防水包裹物为两布一膜结构，中间层为HDPE膜，外部为缓冲布。防水包裹物通过热熔焊接而成，焊缝宽100mm，幅宽6m，产品规格1000g/m²。防水包裹物外侧为防护板，防止填埋过程中大粒径砂石划破防水包裹物。常用PP模块单块规格为1000mm×500mm×400mm，体积为0.2m³。PP模块列与列之间通过连接卡连接，层与层之间通过连接杆连接。外部通过防水包裹物包裹，形成密封整体。
雨水收集回用蓄水模块雨水模块蓄水池
在整个安装过程中，需保证箱体的清洁。在开挖基坑、浇筑垫层及养护和铺设土工布的过程中，在雨水模块的堆场，安排人员现场拼装。按照技术要求拼装完成的模块有序摆放在基坑四周，便于后续按照使用。同时保证雨水模块的清洁。雨水模块按照设计的要求和尺寸进行按照，固定相邻模块。
蓄水模块防水包裹物外层采用聚苯板保护，防止回填中防水层破坏，四周回填砂层。
按照规范要求，蓄水模块安装完成后，进行满水试验，静置24小时，不渗不漏。满水试验合格后方可进行顶部回填作业。
蓄水池上方防水包裹层外铺设200mm厚重砂保护层，厚度均匀。回填的土方应满足设计及规范要求，机械分层回填每层厚度300mm，人工回填虚铺200mm。水池上方1米的范围内回填时不得上机械行走辗压。PP模块强度试验指标符合设计要求。池顶覆土厚度满足图纸要求。
*后，开始配套设备的安装和调试。进场设备经验收合格并进行开箱检查。按照设计要求标高，安装雨水管道、PE管与HDPE膜应完全密封，不能产生渗漏，并用防水胶密封。按照图纸进行控制柜、过滤器等设备安装。蓄水模块配套设备分别进行单机试运转、无负荷联动调试和带负荷联动调试。出水压力、水质条件等满足设计和规范要求。
二、质量控制要点
**，原材料进场验收合格后方可使用。PP模块蓄水池主要涉及的原材料检验项目有：PP模块、土工布、土工膜、管材、线缆、碎石、砂、灰砂砖和井盖等。按照相应的材料规范要求进行检验，满足设计和规范要求的材料判定为合格。试验不合格需加倍取样复试。加倍取样复试仍然不合格的材料须勒令退场、不得使用。其中，PP模块的检验项目有：坠落试验、抗压强度试验、烘箱试验、抗冲击性能和长期蠕变性能。
第二，基坑基底的原状土层不得扰动、受水浸泡或受冻。在冬雨期施工，需要制定科学合理的进度计划，并做好施工现场防雨、防冻措施。受水浸泡的基层必须进行灰土换填或者级配砂石换填处理。冬期施工时，基坑底部需覆盖保温毡或预留土，防止冻胀。
第三，地基承载力应满足水池载荷要求。基坑底面压实度一般为95%，现场通过压实度试验进行检测。地基钎探作业，应根据基坑大小、形状布设点位，满足规范要求。钎探作业需详细记录数据，当发现地下空洞时应立即汇报并制定解决方案。
第四，防水土工膜应无渗漏。铺设土工膜前应对铺设面的渣土、尖锐物等进行清理。展膜过程中，不得强力拉扯，不得出现死折。焊接时，应将焊接部位擦净。宜采用双焊缝接缝方式，焊层之间充气检测焊接效果。焊接后，应及时对焊接质量进行检查，检查数量为全数检查。当现场不能满足要求时，应在厂家提前下样加工，以保证防水质量。保护板需贴合严密，不得露空，防止回填时造成防水破裂。
第五，回用水应防止误接、误饮，防止污染生活用水。根据规范要求，雨水回用管道不得装设取水龙头，并应采取防止误接，误用、误饮措施，按设计规定涂色、标识;取水口应设锁具或专用开启工具。另外，补水管道宜采用中水管道接驳，不宜使用自来水补水，当采用自来水管补水时，应按照规范要求设置防污染措施。
三、总结
海绵城市是新的城市建设理念，是现代城市的发展方向之一，老旧城区海绵化改造，致力于解决现阶段的“城市病”问题。“小雨不湿鞋，大雨不积水，水体不黑臭，热岛有缓解”正是目前海绵城市改造的主要目标。
新兴事物的发展，需要大量的实践经验来校正方向。海绵城市试点项目的推行，主要是为了形成一套切实可行的，可复制的海绵城市建设标准，从而填补海绵城市领域的空白，实现海绵城市建设的标准化。
只有不断更新技术，提升理念、才能打造海绵城市试点样板，为海绵城市建设贡献一份力量。
