PP模块雨水收集系统对合理利用雨水资源、减少径流排放、提高城市排涝能力有重要影响1

PP雨水收集系统适用于雨水的收集、过滤净化、回渗、再循环利用,对该系统的施工、安装技术及工程质量进行了研究,龙康近期广州市一期雨水蓄水池项目采用PP模块组合水池,外边包裹1层HDPE防渗膜,雨水初期弃流装置主要采用溢流堰式初期雨水分流井,具有质量轻、安装快捷、布局灵活、便于维修管理等特点,其经济、环境效益明显,为同类工程的应用提供借鉴。

该项目利用PP模块雨水收集利用进行蓄水,对合理利用雨水、减少径流排放、提高城市排涝能力等具有巨大的作用,PP模块雨水收集系统能有效将雨水进行收集、存储PP模块收集到的雨水资源经雨水收集设备处理后,可以浇晒路面、冲洗厕所、水景补留、用来浇灌草坪,甚至用于消防水和循环冷却水,在目前城市水资源紧缺的局面下,能够达到雨水充分利用、雨水循环利用的作用,是开源节流的有效途径。

设计原理

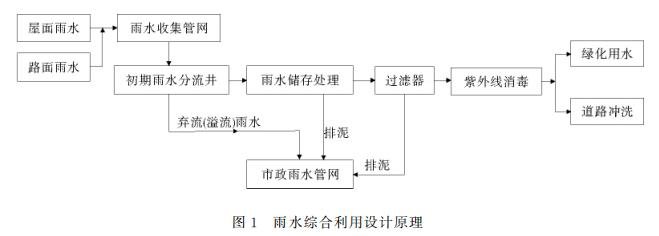

雨水综合利用设计原理

收集利用是通过人工建筑设施设法让雨水暂时集于蓄水池中,通过一系列的处理后加以循环利用,是雨水的直接利用,先收集不同下垫面产生的雨水径流,经过适当处理后进行回用,可替代部分自来水的使用,PP雨水收集模块适用

于雨水的收集、过滤净化、回渗、再循环利用等系统。

该收集项目区域内下垫面雨水处理后可用于该区内车辆冲洗、绿化、道路浇晒用水、景观水体补给及中水回用等,在PP模块蓄水池前端设置初雨分流井,经弃流后流入雨水收集池,后经全自动自清洗过滤器过滤和紫外线消毒器在线杀菌后送入绿化系统和道路冲洗系统,弃流雨水排入下游雨水管道。

主要结构形式

雨水蓄水池主要采用PP模块组合水池,每块PP模块单体尺寸为1000mmX500mmX400mm(h),承压为0.45N/mm²,列间采用连接卡进行连接,层间采用承插的形式进行连接,蓄水池外边用1层1.0mm厚的HDPE防渗膜包裹。

雨水初期弃流装置主要采用溢流堰式初期雨水分流井,雨水分流井为现浇混凝土井。

施工流程及注意事项

测量放线-铺设复合土工膜-塑料模块的组合与安装-包裹复合土工膜-安装进、出水管和溢流管路-水池回填-机电设备安装

蓄水方块施工

1、铺设复合土工膜

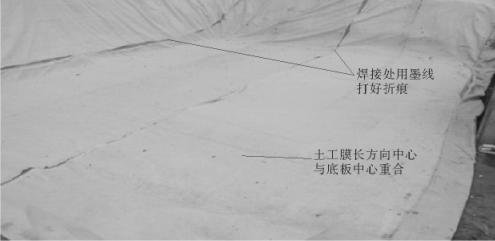

在该项目中塑料模块组合水池作为蓄水池,铺设复合土工膜,为了加强蓄水池的密闭性,将其焊接成整张复合土工膜以避免渗漏,并在上边用墨线打好折痕,铺设过程中应避免硬物剐破焊口,土工膜是池体*重要的组成部分之一,在施工当中应该保护土工膜完好性,避免其受到磨损、损坏、复合土工膜为两布一膜结构,要求现场铺装,先将其预加工成一整张长方形的复合土工膜,长的一侧沿基坑长方向铺装,要求土工膜长方向中心与底板中心重合,如下图所示。


2、塑料模块的组合与安装

PP模块的组装由模块、固定卡、固定杆3个部分组成,首先按照图纸完成第1层PP模块的安装,同层塑料模块之间用固定卡连接,每个模块长边一侧使用固定卡4只,短边一侧使用固定卡2只(如下图),然后安装上层模块,上下塑料模块之间用固定杆连接,每个模块单体上下层之间的固定杆为4根(见下图所示)在模块的连接过程中,要求避免垂直连接,上下层之间应成楼梯型连接,先铺设第1层,然后再逐层往上铺设,在铺设第1层塑料模块时,塑料水池的反冲洗管要同时施工,在水池的进水一侧留出进水管道弯头,反冲洗管的端部用管堵封牢,并将反冲洗支管引至水池顶面与总管汇合。

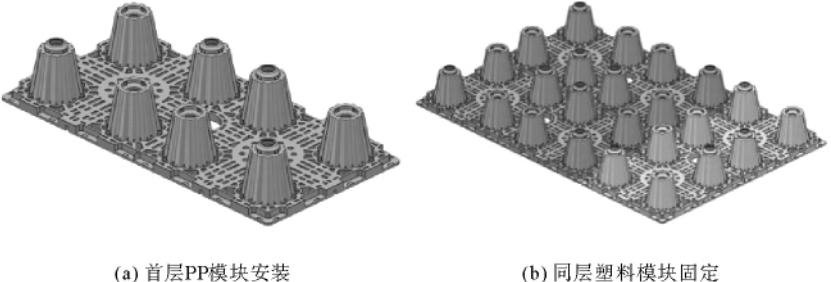

塑料模块的固定

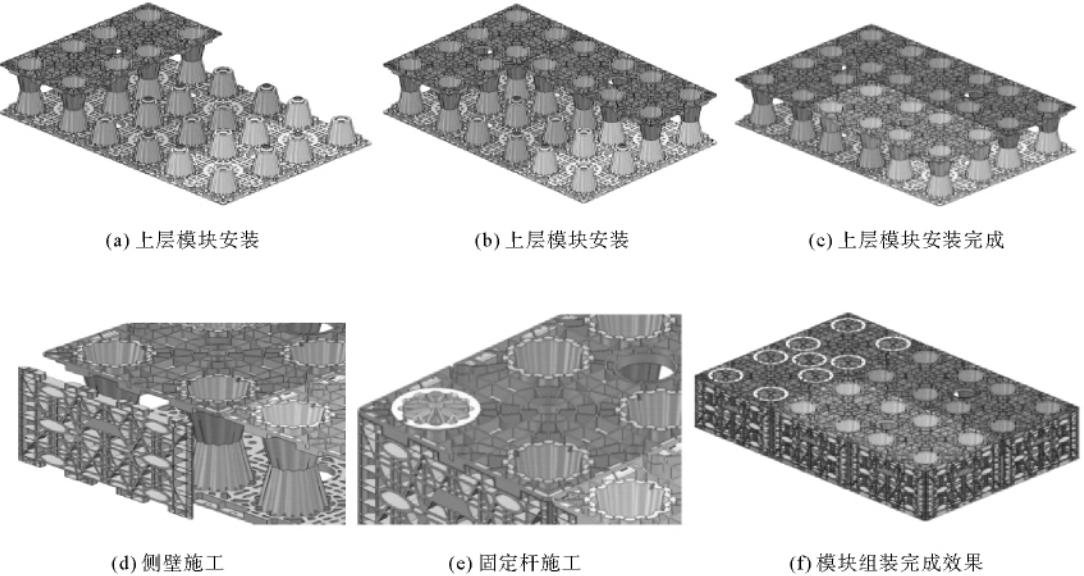

塑料模块的组装



3、包裹复合土工膜,安装进、出水管和溢流管路

将事先焊接好的整张复合土工膜紧紧围裹在已铺装好的塑料模块组合水池的骨架周围,并按折痕将其折好,在顶面包裹时两侧搭接长度要求大于0.5m,并将进、出水管和连通管路与复合土工膜的接口做防水密封处理,再将进水管路引入进水井(沉砂井),将出水管和溢流管路引入出水井(溢流井)
