本项目雨水收集系统施工顺利完成，调试运营正常并办理了验收，该系统达到绿色建筑评价标识的要求，为项目申报绿色建筑提供了得分。本文对其关键施工技术的阐述可为今后类似项目的施工提供借鉴作用。
一、概述
随着城市化和工业化进程的加速，郊区逐渐纳入城镇化轨道，分散的居民逐渐集中，大量拆迁安置项目出现，而由政府主导投资的拆迁保障性住房都对项目申报绿色建筑提出了要求，而要满足绿色建筑的要求，节水与水资源利用是其中一个关键环节，这也是符合我国水资源现状的举措之一。雨水作为非传统水源的重要来源之一，其收集和利用通过雨水收集系统，对该系统的研究也越来越多。因此，基于现有项目实施的雨水收集系统，很有必要对雨水收集系统的关键施工技术作一个综合性的阐述。
以下工程为龙康公司广东地区一项雨水收集系统案例。如有疑问或其他请联系我们。
二、工程概况

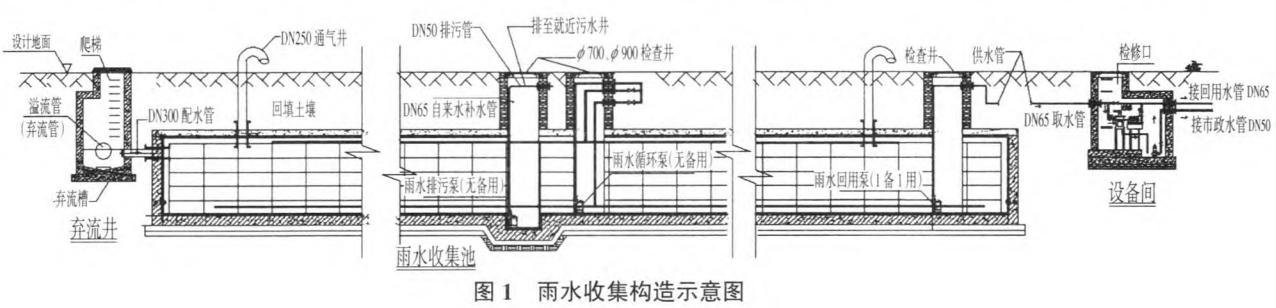

项目占地面积14万m²，总建筑面积54万m²，项目所在地全年雨量充沛，符合雨水收集利用的条件，针对本项目的道路和屋面雨水，雨水处理后用于该区域内车辆冲洗和绿化、道路浇晒用水、景观水体补给及中水回用等。设计雨水收集池容积为4180m³，共分为3个雨水收集池，在沿街商业附近地下约2m深处一字排开，考虑商业门口行车荷载较大，雨水池设计为PP模块外包钢筋混凝土其构造如图1所示。
雨水收集构造示意图

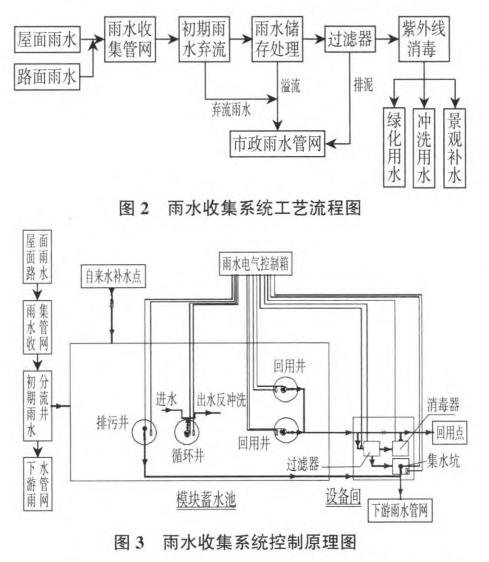

项目小区内各建筑单体屋面排水采用重力式屋面排水系统，雨水立管出乎就近接入雨水收集检查井，雨水检查井通过雨水收集管道串联连接，并按照小区实际地形设置雨水收集管路和埋深，在雨水管网小区实际地形设置雨水收集管路和埋深，在雨水管网末端（排市政出口前端）设置外包钢筋混凝土结构的PP模块拼装水池，在水池前端设置初雨分流井，经弃流后雨水进入雨水收集池，再经自清洗过滤器过滤和紫外线消毒器在线杀菌后送入使用位置，其工艺流程与控制原理如图2~3所示。
雨水收集系统工艺流程图与雨水收集控制原理图
其中，PP模块的主要功能是适用于雨水的过滤净化、回渗、排放和再循环利用，其本身具有一定的抗压强度，但本项目根据商铺门口行车荷载较大的实际情况进行加强处理，另加一层钢筋混凝土“外壳”，使模块内的雨水有足够的氧活动空间，可以防止因水体停滞而产生影响水质的厌氧细菌。
三、施工关键技术

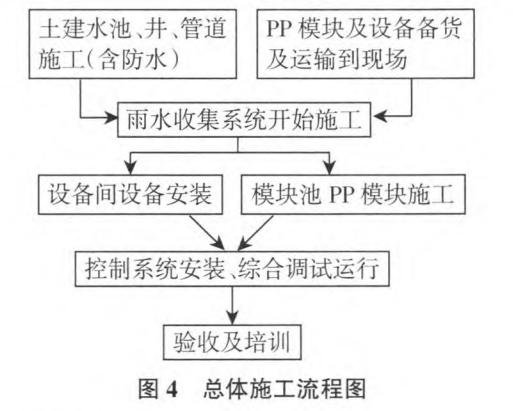

雨水收集系统的主要施工工序包括：基坑支护与土方开挖、地基与基础、结构、防水、设备安装、PP模块专业安装（调试）和土方回填等，全过程中辅助施工的工序为临时照明与临时通风。根据施工部署，总体施工流程如图4所示。
雨水收集系统总体施工流程图
3.1土建工程施工关键技术
根据场地情况，采用“钢板桩（原支护桩）+围檩支撑”支护，分层有序开挖，并做好施工监测，开挖后做原位压板试验和静力触探，试验合格后，施工筏板基础并浇筑承台，雨水收集池外包的混凝土结构形式为框架剪力墙，根据PP模块的尺寸，安装净空是该工序的控制要点，应保证支模高度满足要求。同时在浇筑混凝土时要预留PP模块和管道的安装孔，结构达到强度拆模后，在混凝土结构地板面、顶板（反粱）低及剪力墙内壁共6个面采用2mm水泥基防水涂料和30（20）mm厚1:2.5水泥砂浆找平。
为了提高施工速度和循环利用支护用钢板桩，结构达到强度进行基坑回填后应尽快对其拔除，同时也因为回旋空间较小，拔除作业的挖掘机须在水池顶板上方作业，水池结构系统承受覆土之前30t的施工移动荷载，因此要求设计针对该施工工况对结构进行了分析计算和补强处理，主要方案是池内施工双排结构以减少板跨度，并增加板厚。
3.2安装工程关键技术
设备安装工艺流程如图5所示。
（1）水池内模块与管道安装

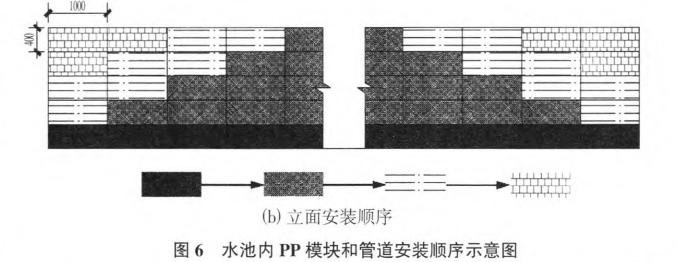

水池PP模块采取分层安装的方式，当底层模块与模块之间用链接扣连接好后，开始摆放上面4层模块。结构预留了模块进口的安装孔，模块从安装孔进入池内后，由中间和侧壁边共5个大的模块集结堆放区域向预留安装孔摆放，在此过程中管道对应同步安装，逐渐退出安装孔，如图6所示。
水池内PP模块安装顺序
水池内PP模块安装顺序示意图
模块安装标准尺寸必须是1000X500X400（mm），严格按照长宽高位单体承插式组合承插式为一体的垂直受力，确保雨水矩阵周边有足够的排水设施，以防止周边任何潜在的渗静水压力。模块矩阵按照长形或方形布局、应在池面前端、后端或中间设有通风口或检查井、设备井通向池底（按照模块时，在井的位置提前抽出模块，以备后期按照机电设备用，在环绕井的面依次嵌入侧板保持水池稳定），以防雨水池内部形成真空状态直接影响雨水的自然动态。
