今天和大家聊聊同层排水系统的话题，给排水系统中的“同层排水”，提到这个词可能一些新手会比较陌生，但是一提到“墙排”就明白了，但是“墙排”和同层排水系统又有哪些联系呢？和大家聊聊下面这3个问题：
■ 什么是同层排水？相对于传统的隔层排水系统而言有什么区别？
■ 作为室内设计师，业主想要“地排改墙排”马桶间，怎么改？
■ 同层排水系统的卫生间设计之初应该注意什么？
1 什么是“同层排水”？

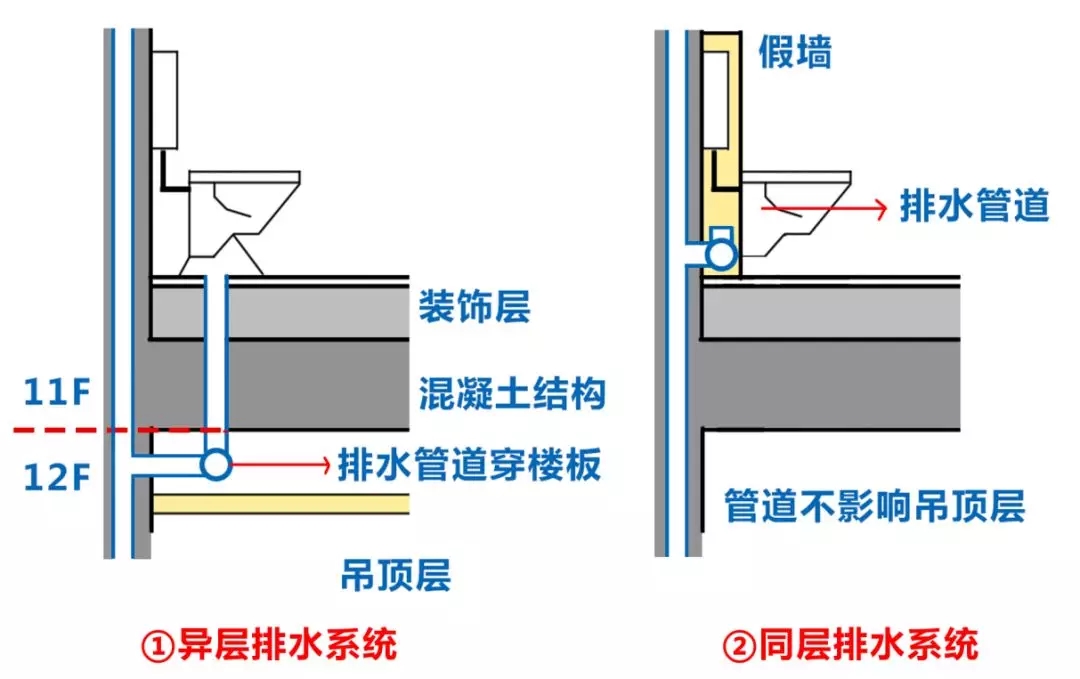

我们通常说的”同层排水”是把排水横支管敷设在本层卫生间内，不穿越下层楼板，在本层汇入立管，所有排污口/排污横管位于该楼层内，仅主排污竖管贯穿楼上楼下串联，区别于传统的“隔层排水”，排污管打穿楼板引到楼下，后由排污横管导向竖管的方式。
降板同层排水和不降板同层排水区别在于管道在本层的走管方式，两种都是目前主推的同层排水方式。

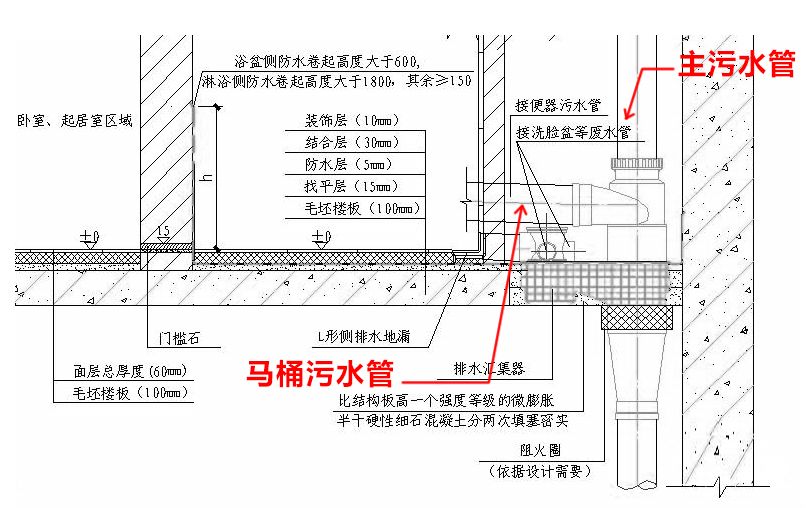

▲不降板同层排水大样
2 常用的同层排水技术？
■ 降板排水系统
它是局部降板或少量降板后采用排水立管预留排水接口在本层或下层，将横管敷设在装饰装修的墙体内，各种卫生洁具均采用侧排水方式。
这种方式在一些高端宾馆和写字楼中较为常见，而且它几乎成为了同层排水的代名词，装饰设计师通常说墙排指的就是这种。
这种是指建筑楼盘的开发商，在卫生间区域降低楼板高度（也叫降板）以用来埋布给排水管道，回填之后露出立管一截达到与地面高度同层的做法。
这种排水的方式马桶和地漏的位置已经定好，后期无法随意更改，虽然限制了随意布置卫生间的自由，但是也免去了自行布管和陶粒回填的费用，是开放商比较经济的做法。
■ 墙排水技术
是指卫生间洁具后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。
目前很多高档住宅选用了此种排水方式，同层排水主要构成件为：立管、支管、隐蔽式水箱及地漏等。
住宅卫生间设计中也常常会采用下面的结构：
卫生间采用降板敷设排水支管的方式来达到同层排水的目的。将卫生间底板降低至少300mm以上，作为管道敷设空间。
“地排改墙排”的做法
另外一种变通方式是采用垫高卫生间地面的垫层式来达到同样效果。多数住宅给排水布置的是异层排水系统，但是业主想改成同层排水的一种变通方式。
■ 一体式同层排水系统
类似于整体浴室一样的局部洁具类的同层排水系统，这种方式较为简单常见。

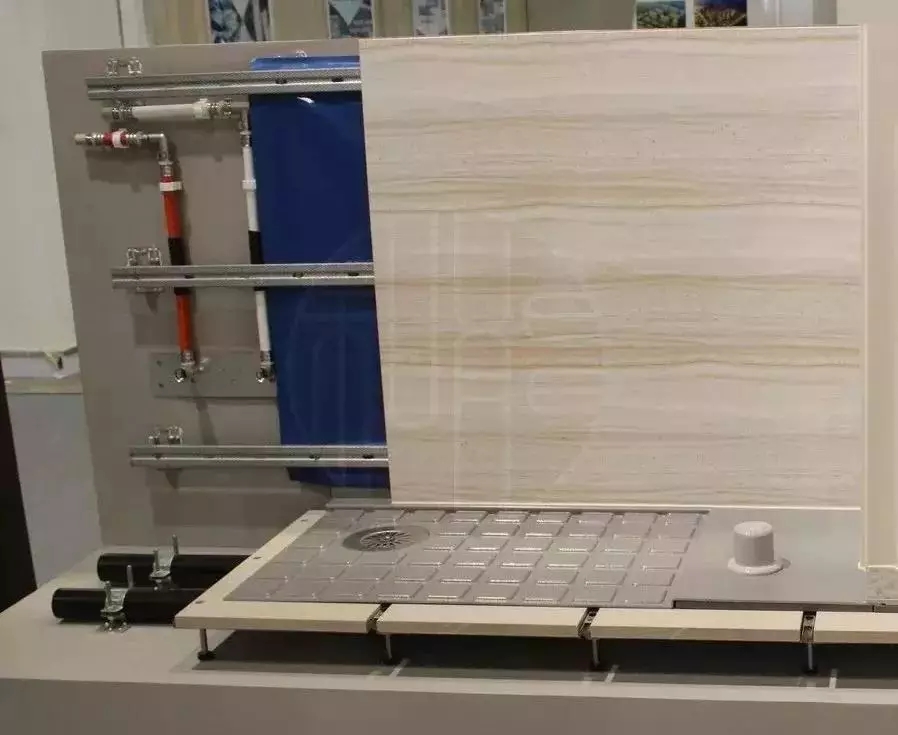

▲装配式装修同层排水方案
3 同层排水（墙排水系统）的优劣：
■ 优势：
1、房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。
2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，可为用户提供多样化的卫生间布置格局，提高了房屋的品位。更重要的是卫生间没有了卫生死角，整个卫生间给人的感觉整洁、大气、豪华。
3、排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。
4、渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。
5、不需要P弯或S弯。由一只共用的“多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。
■ 局限性：
1、造价略有提升：一是采用的管材质量好的同时价格也相应有所提升，二是安装费用相对复杂造成造价的提升。根据卫生间的布置和选型情况以及一些工程实例的统计数据来看，造价提高在10%-30%之间。
2、和土建、装修工程施工配合更加紧密：因大量管道在墙体内布置，和土建、装修工程的施工配合更加紧密，施工工种之间配合协调工作量加大，现场成品保护的意识需要多加宣传。
3、可供选择的专业厂家较少：墙排水方式是我国建设部的推广技术之一，但目前比较成熟的专业厂家较少，这也为该项技术的推广应用起到了制约作用。
4 在设计阶段应该把控的要点：
设计方案是否合理决定了同层排水系统是否能够正常运行，在设计阶段，需要从设计要点控制、降板高度、装饰层厚度、立管与地梁的处理、地漏设计等方面加以重视。
1、设计要点控制：
生活污、废水重力流排放；
卫生洁具布置在同一侧墙面或相邻墙面上；
墙体内设置隐蔽式支架；
卫生洁具固定在隐蔽式支架上；
坐便器冲洗水箱采用隐蔽式冲洗水箱；
坐便器采用悬挂式(或称挂壁式)；
排水管采用高密度聚乙烯(HDPE)管，热熔和电熔连接；
排水立管敷设在管道井内；
排水横管充满度控制在0.5以内，坐便器排水管径为DN100以上；
卫生器具与支架固定处，支架与楼板固定处均采取防噪声传递措施；
2、降板高度：
降板高度直接影响到排水管道走向的设计，特别是地漏的位置和管道敷设，通常来讲理想降板高度在12cm以上（通常采用15cm），若是在此高度以上的户型，管道走向、地漏及卫浴器具布局更为灵活多变，并可以减少假墙的使用。
降板高度在10cm为*基本降板高度，在降板10cm的情况下，假墙的设计可较少考虑；若是降板不足10cm，影响到地漏的设计及施工，假墙的利用率会增加。
3、装饰层厚度：
要完成深化设计，需确认卫生间的装饰层厚度。这里所指的装饰层厚度不仅仅指卫生间的装饰层厚度，还包括卫生间外地面装饰层厚度。
根据卫生间外房间地面装饰层的厚度，可调整卫生间的装饰层厚度以满足室内支管及地漏的设计。在这里需要说明的是同层排水系统管道坡度应不小于2%。
4、立管与地梁的处理：
应注意项目现场立管预留口的布置方向、管径、以及是否有部分已被填埋；
并根据立管预留情况合理设置卫生器具，能减少假墙的应用和节约材料；
地板上是否有剪力墙或地梁，如有可能会影响到水箱的安装，无法尽量靠近墙体。
5、地漏设计要求：
降板层度不同对地漏的设计会产生重大影响。
降板高度在12cm以上，地漏位置设计较为灵活多变；
降板高度在10cm，地漏尽量靠近主立管设计；
降板高度不足10cm，需在楼板上取直径为12cm的孔，孔的深度依管道敷设的情况确定，满足地漏面正好在装饰层水平，并做好防水；
6、卫生器具位置设计遵循原则：
座便器靠近主立管；
地漏靠近主立管；
视具体情况，淋浴房是否需做垫高处理，是否需安装淋浴房地漏。
7、水箱：
UP300水箱假墙高度设计为120cm（以地板装饰面为基准）；
UP120水箱假墙高度设计为90cm。配合不同洗脸盆及妇洗器支架高度，假墙高度也分为120cm及90cm。
综合以上高度，视具体户型设计要求或客户需求来确定不同高度的隐藏式水箱及支架。
